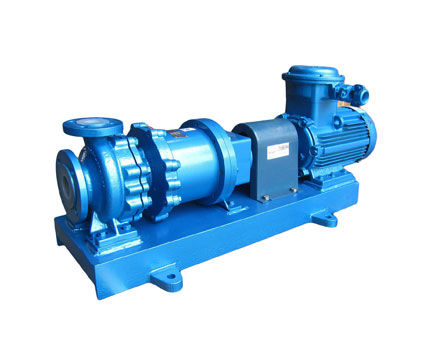

HCGF衬氟耐高温耐颗粒磁力泵

产品详情

型号意义

HCGF80-65-160

H        企业代号

C        磁力驱动

G       高温型

F       氟塑料材质

8      进口口径80mm

65    出口口径65mm

160   叶轮名义直径160mm

名称:HCGF无泄漏高温衬氟磁力泵

输送介质:硫酸,氢氟酸,王水,溴化物,耐含有颗粒,结晶高温酸性介质

适用行业:化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业

流量:1.5~400m³/h

扬程:0~80m

转速:1450/2900r/min

工作温度:-20~+160℃

压力等级:1.6Mpa

功率:1.1~110KW

材料:衬氟,PTFE,PFA

一、产品简介:

HCGF无泄漏衬氟高温磁力泵(简称:衬氟磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,过流部件全部采用氟塑料制造,可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质,隔离套采用特殊材料制造具有力学性能,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,解决了机械传动泵的轴封泄漏,而设计的新型无泄漏耐酸泵,可替代不锈钢,特殊合金材料、进口的化工泵。

二、产品优点:

HCGF无泄漏衬氟高温磁力泵是新型工业用泵;2. 泵体采用铸铁内衬氟塑料(PTFE、FEP、PFA)整体烧结压制而成,内转子、泵盖、叶轮、隔离套等过流部件采用金属嵌件外包氟塑料(PTFE、FEP、PFA)整体烧结压制而成;泵轴采用CR13外包氟塑料(PTFE、FEP、PFA)整体烧结压制而成,不会出现传统磁力泵泵轴断裂的问题;4.氟塑料(PTFE、FEP、PFA)是当今世界更耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;磁铁选用新型永磁体,具有良好的磁性,耐高温,不退磁;轴套、滑动轴承采用高耐磨的碳化硅(SSIC)、碳纤等材料,并设置了润滑槽,保证泵的使用寿命;密封采用封闭式静密封,解决了介质泄漏

直联后拉式设计,无需拆卸管道,维修方便。

卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;

由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;

三、产品设计

•单级、氟塑料内衬的、磁力驱动化工离心泵。

•尺寸和性能参数符合EN22858/ISO2858/ISO5199。

•重载型的水平设计、无密封、无漩涡电流。

可选择

•直连式设计HCGF

•联轴式设计HICGF

•直连式自吸式设计HCZGF

•联轴式自吸式设计HICZGF

产品用途:用于化工、医药、石油化工、水处理、纸浆和金属加工以及垃圾处理/再循环行业输送腐蚀性的、有危害的、被污染的或洁净的介质。

HCGF系列被认为:

•适用于困难的操作条件下的介质

•不锈钢不足以抵抗其腐蚀的介质

•用于替代昂贵的稀有金属(哈氏全合金,蒙乃尔、钽等)制成的泵

•用于含有大量固体、有结晶的、有毒的、高温的介质或其他有毒害性的介质

性能范围:设计压力:1.6Mpa、流量:2-500m³/h、扬程:12-125m、功率:1.1-55kw

适用温度:-20~180℃;

选装配件:温度监控装置,防空运转装置,泄漏监控装置
